近日，英國布里斯托大學研究團隊在《自然·電子學》（Nature Electronics）期刊發表突破性研究，首次揭示了氮化鎵（GaN）多通道晶體管中鎖存效應的物理機制，并成功開發出超晶格城堡場效應晶體管（SLCFET）技術。

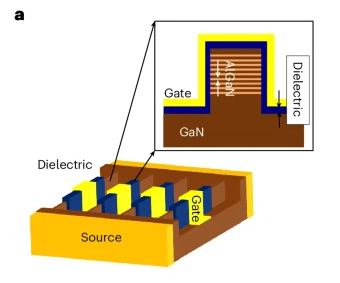

圖片來源：《自然·電子學》期刊截圖
該研究通過設計超過1000個亞100納米鰭片構成的多通道結構，觀測到當電流達到臨界閾值時，器件在局部電場增強作用下發生可逆的電流狀態躍遷，實現低于60mV/decade的亞閾值擺幅。這一發現突破了傳統GaN器件在高頻性能與可靠性間的固有矛盾，顯著提升了射頻功率放大器的線性度與功率效率。
圖片來源：《自然·電子學》期刊截圖
研究團隊利用電致發光顯微鏡與三維電磁仿真技術，證實鎖存效應源于鰭片寬度差異導致的電場分布不均，其中最寬鰭片（>100nm）成為觸發電流躍遷的關鍵節點。通過創新的介電涂層工藝，器件在高溫高壓環境下仍保持穩定性能，為極端工業應用場景提供了技術保障。該物理機制的闡明標志著GaN器件設計范式的重大革新。
在應用層面，SLCFET技術在W波段（75-110GHz）展現的優越性能，為拓展至6G預研的太赫茲頻段（100GHz以上）奠定了技術基礎。其可逆鎖存特性與高溫穩定性，有望滿足未來6G基站、航空電子及自動駕駛系統對射頻器件的嚴苛要求。
布里斯托大學物理學院Martin Kuball教授指出，這項突破不僅解開了GaN器件物理的長期謎題，更為高能效通信基礎設施開辟了新路徑。基于 GaN 的新架構將使通信和傳輸大量數據變得更加容易，從而推動遠程診斷和手術、高級駕駛員輔助系統、虛擬教室等領域的 6G 發展。
目前研究團隊正與全球產業伙伴推進該技術的商業化進程，目標通過規模化生產降低應用成本。此項研究由英國工程和自然科學研究委員會（EPSRC）資助，相關成果已發表于Nature Electronics期刊。
