source：英飛凌

受國際形勢影響，英飛凌2025年的同比增速將略有下降。英飛凌預計第三財季營收37億歐元，市場預估38.4億歐元。

同日，英飛凌發布新一代750V 碳化硅MOSFET——750V CoolSiC MOSFET車規級和工業級產品，導通電阻范圍7mΩ至140mΩ。該產品適用于對可靠性、功率密度和效率有嚴格要求的應用，包括車載充電器、DC-DC轉換器、DC-AC轉換器，以及AI服務器、太陽能逆變器和電動汽車充電設備。

稍早之前，英飛凌還宣布德國政府已給予公司德累斯頓新芯片工廠最終融資批準。英飛凌將自行投資50億歐元，創造至多1000個新工作崗位。此外，英飛凌還通過參與合資企業 “歐洲半導體制造公司”（ESMC）在德累斯頓進行投資。

歐盟委員會于今年2月批準德國政府向英飛凌提供9.2億歐元財政支持，用于德累斯頓工廠的建設。該廠于2023年5月動工，建設正按計劃進行，建筑主體已基本完工，預計2026年投產。（集邦化合物半導體 Flora 整理）

除已推向市場的第一代碳化硅離子注入機外，艾恩半導體對標國際領先技術水平的第二代碳化硅離子注入機目前正在緊鑼密鼓的研發過程中，有望于今年9月面市。今年6月，該公司還將推出一款硅基中束流離子注入機。

除此之外，由艾恩半導體自主研發制造的碳化硅大束流離子注入機，預計將于今年年底推向市場，有望填補國產設備在這一領域的空白。

資料顯示，離子注入機是芯片制造領域僅次于光刻工藝的重要環節，其注入效果決定了芯片內部結構器件最基本、最核心的電學性能，對第三代半導體產業發展至關重要。

由于技術復雜度高、驗證周期長的特點，長期以來離子注入機被國外大廠壟斷，國產化率極低，國內半導體廠商極易被“卡脖子”。這一背景下，近年國內半導體設備廠商積極瞄準該領域發展。

艾恩半導體專注于芯片制造核心設備——離子注入機研發、制造，2024年年底，在其天使投資人——魯信集團直管企業魯信創投的“牽線搭橋”下，艾恩半導體將公司總部遷入山東、落地濟南高新區。

source：艾恩半導體

據悉，魯信創投在艾恩半導體成立之初便進行投資孵化，積極通過招商引資助其落戶山東，將有效補強山東第三代半導體產業鏈，充分發揮承上啟下作用，促進產業鏈上下游、大中小企業緊密配套、融通發展，打造空間集聚、功能關聯的第三代半導體產業集群，助力國產離子注入機供應鏈自主可控盡快成為現實。

山東作為中國工業大省，正加速布局第三代半導體產業。山東已將第三代半導體產業納入新材料產業科技創新行動計劃核心板塊，明確提出實施“標志性產業鏈戰略材料攻堅行動”。

目前，山東已形成涵蓋襯底材料、外延生長、芯片設計、器件制造到封裝測試的完整產業鏈，涌現出山東天岳、山東晶鎵、艾恩半導體等眾多知名企業。

區域布局上，濟南依托國家集成電路設計產業化基地，聚焦碳化硅基功率半導體器件生產，打造國際先進產業基地；青島發揮整機應用優勢，形成從材料到封測的完整產業鏈；濟寧強化上游材料基礎，濰坊布局研發創新，其他地市差異化協同發展。

其中，濟南近期發布《2025年國民經濟和社會發展計劃》，提出要加快培育產業新動能，打造第三代半導體產業高地，加快推進山東中晶芯源碳化硅單晶和襯底項目、山東天岳碳化硅材料產業化項目建設，加大碳化硅上下游領域布局力度，爭取集成電路關鍵材料和第三代半導體項目獲得國家支持。

01、超芯星開啟8英寸碳化硅襯底量產

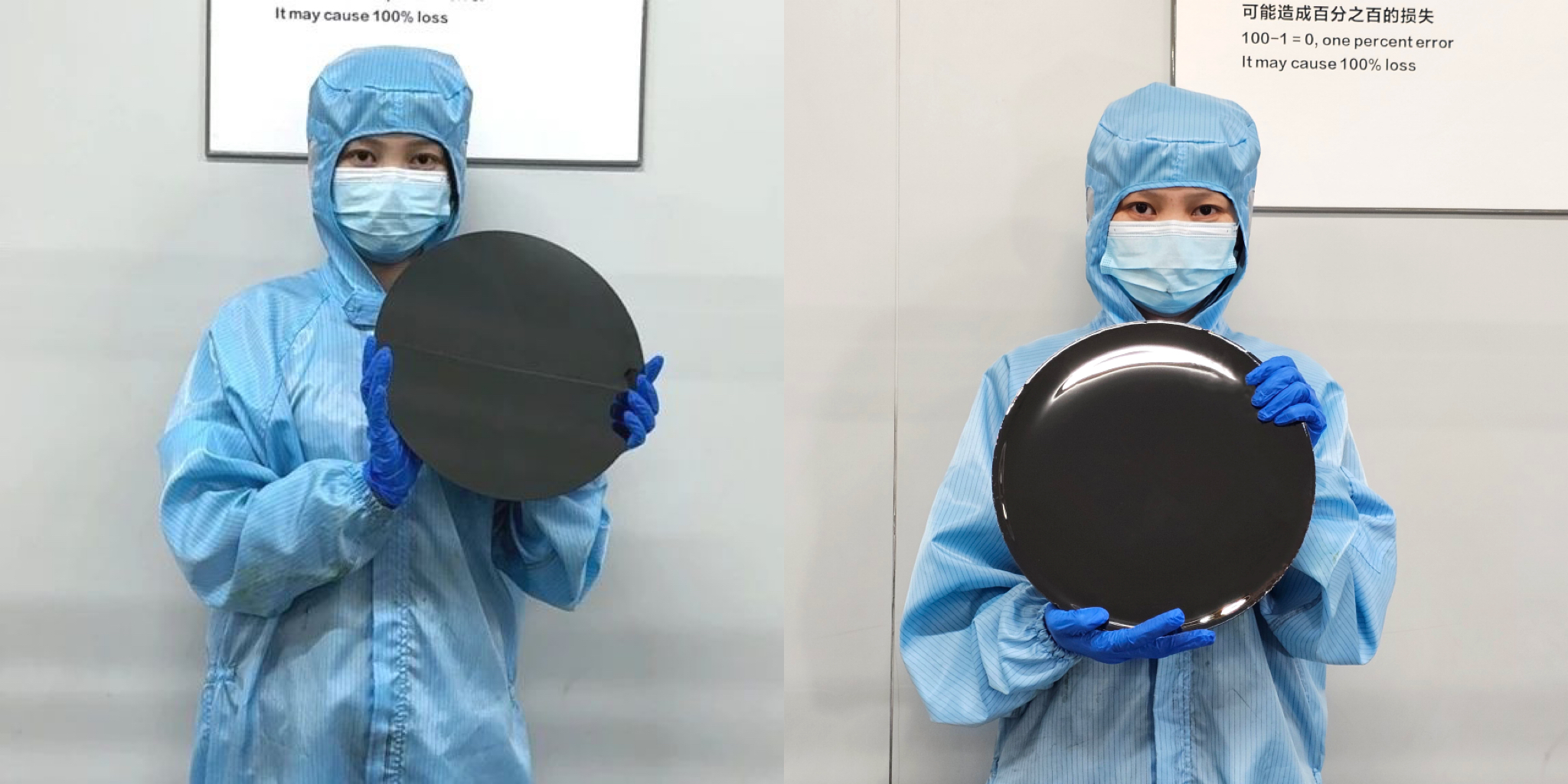

近期，南京日報深度對話超芯星聯合創始人袁振洲，揭秘我國8英寸碳化硅襯底量產背后的“晶體種植術”。

袁振洲指出，“種”晶體的主要材料就是籽晶和高純度碳化硅粉料。籽晶是形成晶體的‘種子’，當溫度升至2300℃以上時，高純度碳化粉料升華，傳輸至籽晶附近，達到過飽和狀態后重新結晶，逐漸形成完美的晶體。隨后通過精細的切割、研磨和拋光工序，這些晶體被轉化為光滑的單晶襯底，襯底尺寸越大，所能產出的芯片數量越多。

隨著尺寸的增大，內部晶體缺陷的風險也相應增加。面對這些挑戰，袁振洲帶領團隊不斷攻克難關，先后突破了低應力晶體生長、低缺陷晶體生長及低損耗晶片加工技術等多項關鍵技術難點，形成了一整套具有自主知識產權的工藝。如今，超芯星已成為國內少數幾家能夠批量供應碳化硅襯底片的企業之一，同時也是江蘇省內唯一一家覆蓋全產業鏈的碳化硅材料公司。

展望未來，袁振洲表示公司近期目標是推動8英寸碳化硅襯底的大規模量產，同時，致力于打造品牌影響力，為南京的產業科技創新貢獻力量。

02、重投天科6&8吋產品已推向市場

深圳特區報消息，深圳市重投天科半導體有限公司（以下簡稱“重投天科”）主要聚焦于碳化硅襯底和外延的研發、生產和銷售，是北京天科合達半導體股份有限公司（以下簡稱：“北京天科合達”）和市屬國企深重投集團兩家企業為主要股東合資成立的半導體企業。

該公司位于深圳市寶安區石巖街道，這里曾經是一片荒蕪的土地，經過五年的發展，如今已建起大片廠房，總建筑面積達到179045平方米，深圳市第三代半導體材料產業園從藍圖變?yōu)楝F(xiàn)實。

source：深圳市寶安區半導體行業協會

報道指出，重投天科高質量的6-8英寸碳化硅襯底和外延已推向市場。據悉，按照正常設計、施工工期，產業園建設工期需要約28個月，面對市場對于產能的迫切需求，重投天科最終僅用了19個月實現產線順利投產。

03、晶升股份8英寸設備持續推進

近期，晶升股份發布2024年報和2025年一季報，公司2024年實現營業收入4.25億元，同比增長4.78%；2025Q1實現營業收入0.71億元，同比減少12.69%。

晶升股份是國內晶體生長設備領域龍頭企業之一，碳化硅單晶爐領域，晶升股份是國內少數實現8英寸碳化硅單晶爐量產的企業。

此外，該公司還前瞻性布局8英寸碳化硅長晶設備，自主研發的SCMP系列單晶爐已實現批量供應，為未來3年至5年碳化硅襯底向大尺寸迭代提供設備保障。（集邦化合物半導體 秦妍 整理）

近期，基本半導體、英飛凌相繼宣布獲得碳化硅新突破：基本半導體推出新一代碳化硅MOSFET產品矩陣，覆蓋車規級、工業級多場景需求；英飛凌則將基于溝槽的SiC超結技術（TSJ）引入其CoolSiC產品線，實現器件性能與能效的雙重躍升。兩項技術進展顯示，碳化硅功率器件正朝著提升集成度和降低損耗的方向發展，有助于下游應用實現能效提升。

1、基本半導體推出新一代碳化硅MOSFET

5月6日，#基本半導體?官微宣布推出新一代碳化硅MOSFET系列新品。首發規格包括面向車用主驅等領域的1200V/13.5mΩ、750V/10.5mΩ系列，面向光伏、儲能等領域的1200V/40mΩ系列，以及面向AI算力電源、戶儲逆變器等領域的650V/40mΩ系列產品。

據基本半導體介紹，其中的650V/40mΩ系列產品通過將元胞間距微縮至4.0μm，在低電壓等級下實現了更高性能表現。

這一系列新品將顯著提升終端應用的系統效率和高溫性能，降低能量損耗，助力新能源領域?qū)崿F(xiàn)更高效、更經濟的功率器件解決方案。

source：基本半導體（圖為新一代碳化硅MOSFET參數列表）

2、英飛凌推出基于溝槽的SiC超結技術

5月6日，#英飛凌?科技股份公司宣布，其CoolSiC產品線正式引入基于溝槽的碳化硅超結技術（TSJ），將電壓覆蓋范圍擴展至400V至3.3kV，全面覆蓋汽車電驅動、電動汽車充電、光伏逆變、儲能系統及工業牽引等核心領域。

英飛凌此次技術升級延續了其在硅基超結技術（CoolMOS）領域的技術積淀，通過將溝槽柵極結構與超結電荷平衡原理結合，實現了器件性能的突破性提升。

英飛凌表示，英飛凌正在利用 SiC TSJ 技術逐步擴展其 CoolSiC 產品組合。此次擴展將涵蓋多種封裝類型，包括分立器件、模制和基于框架的模塊，以及裸片。擴展后的產品組合將滿足廣泛的應用需求，同時針對汽車和工業領域。

3、結語

當前碳化硅技術突破正推動器件性能與能效持續提升，基本半導體與英飛凌的技術進展為新能源汽車、光伏儲能等場景提供了更優的功率解決方案。隨著工藝成熟與產業鏈協同深化，碳化硅器件的規?；瘧?yīng)用進程有望進一步加速。（集邦化合物半導體 niko 整理）

相關論文以《4H-SiC 超透鏡：抑制高功率激光輻照的熱漂移效應》（4H-SiC Metalens: Mitigating Thermal Drift Effect in High-Power Laser Irradiation）為題發表在 Advanced Materials 上 。

source：西湖大學工學院SOE

相較于常規商用物鏡，該超透鏡在保持衍射極限聚焦性能的同時，展現出卓越的熱穩定性，能夠在長時間高功率激光輻照下維持性能穩定，幾乎不受熱吸收影響。這一成果得益于4H-SiC材料的優異特性，包括高光學透過率與折射率、高熱導率以及高硬度和抗劃傷能力，使其成為高性能光學器件的理想材料。

新型超透鏡充分利用了4H-SiC的高熱導率和低損耗特性，有效抑制了熱漂移效應，從而擺脫了對復雜冷卻系統的依賴。該技術突破不僅為高功率激光系統提供了關鍵支持，還為精密儀器制造、極地探險、航空航天等多個領域帶來了新的可能性，特別是在對加工精度和表面質量要求極高的領域，4H-SiC超透鏡 將發揮重要作用，為高功率激光應用提供更加高效、緊湊的解決方案。

source：西湖大學工學院SOE

圖為4H-SiC超透鏡（左）與傳統物鏡（右）的熱漂移效應示意圖

稍早之前，西湖大學還公布了另一項碳化硅技術突破：由西湖大學孵化的西湖儀器成功開發12英寸碳化硅襯底自動化激光剝離技術，解決超大尺寸碳化硅襯底切片難題。通過激光在材料內部形成數億個極細小“爆破點”，實現晶錠逐層自動剝離，出片速度較傳統切割提升顯著，材料損耗降低50%。

這兩項突破標志著西湖大學在碳化硅材料應用與技術研發方面處于國際領先地位，為高功率激光系統、精密制造、航空航天及新能源產業提供了關鍵技術支撐。（集邦化合物半導體 Flora 整理）

source：集邦化合物半導體截圖

調整后每股盈利方面，安森美半導體表現尚可，為0.55美元，高于市場預期的0.5美元。同時，公司對當前季度（2025年第二財季）的業績展望相對樂觀，預計調整后每股盈利為0.48至0.58美元，營收為14億至15億美元，其中值略高于市場預期的14.1億美元。

2025財年第一季度，各業務部門表現如下：電源方案部（PSG）營收6.451億美元，同比下降26%；模擬與混合信號部（AMG）營收5.664億美元，同比下降19%；智能感知部（ISG）營收2.342億美元，同比下降20%。這表明公司各業務部門表現不一，部分業務面臨挑戰。

source：集邦化合物半導體截圖

安森美半導體首席執行官 Hassane El-Khoury 表示，盡管面臨經濟下行和市場需求疲軟的挑戰，公司仍保持財務紀律并推進長期戰略。他認為，當前的財報體現了公司穩健的執行力。

盡管首財季業績不佳，安森美半導體仍在積極采取措施應對挑戰，尋求新的增長機遇。公司計劃在2025年將股份回購增至自由現金流的100%，顯示其對自身業務的信心。此外，安森美半導體在碳化硅（SiC）技術領域展現強勁勢頭，尤其在中國電動汽車市場，其碳化硅技術的應用前景廣闊。公司預計，隨著碳化硅技術的進一步推廣和應用，這將為公司帶來新的收入增長點。

據悉，近期安森美推出了基于碳化硅的智能功率模塊，旨在降低能耗和整體系統成本。公司在捷克的碳化硅工廠擴建項目也在穩步推進中，預計將顯著提升其碳化硅晶圓的產能。

對于2025財年第二季度，安森美半導體預計營收為14億至15億美元，經調整后每股盈利為0.48至0.58美元。這一預期反映了公司對市場環境的謹慎態度，并表明公司正努力調整業務策略以適應不斷變化的市場需求。

此外，公司上月終止了對小型競爭對手Allegro MicroSystems高達69億美元的收購案，原因是對方董事會未能充分回應其并購提案。

總體而言，安森美半導體首財季業績不佳，收入下滑并由盈轉虧，反映了當前半導體行業面臨的挑戰，尤其是在汽車需求疲軟和關稅政策變化的影響下。盡管公司對下一季度的業績展望相對樂觀，但其能否在復雜的市場環境中持續復蘇仍有待觀察。（集邦化合物半導體 王奇 整理）

羅姆開發新型碳化硅半導體

日本半導體制造商羅姆株式會社最新公布了其面向電動汽車（EV）生態體系研發的新一代功率半導體器件。

source：羅姆半導體集團

該產品采用第三代半導體材料碳化硅（SiC）技術，通過創新型電路架構設計，實現了相較傳統同類產品50%的能效躍升，為純電動車型帶來充電速度與續航能力的雙重突破。

羅姆研發團隊在此產品上將之前銷售的功率半導體以4~6個一組組合為模塊，以便應對車載充電器輸出功率為22千瓦級的大型純電動汽車。并計劃推出耐壓程度等不同的13種模塊，全面覆蓋不同類型純電動車需求。

與單獨使用半導體時相比，該產品合計安裝面積可減少50%，不僅可以實現輕量化，還有助于延長純電動汽車的續航里程，同時提高電池的使用效率。

在應用場景方面，羅姆此次開發的新型半導體不僅可用于純電動汽車的車載充電器，還可應用于充電站。

在生產上，羅姆此次采用跨國制造方式，福岡縣和宮崎縣的工廠將會完成在基板上形成電路的前工序，其泰國工廠將會進行零件組裝的后工序。
此外，對于該新型功率半導體，羅姆計劃當前力爭月產10萬個，并將年銷售額目標定為100億日元。

三菱電機推出全碳化硅和混合碳化硅IPM模塊SLIMDIP

4月22日，日本三菱電機株式會社開始提供用于室內空調和其它家用電器的兩款新型SLIMDIP系列功率半導體模塊的樣品：全碳化硅型號PSF15SG1G6與混合碳化硅型號PSH15SG1G6。并計劃于5月6日至8日在德國紐倫堡舉行的2025年P(guān)CIM博覽會和會議上展出，同時也將在日本、中國和其它國家舉辦貿易展覽。

source：三菱電機半導體

這兩款模塊作為三菱電機SLIMDIP系列緊湊型端子優化模塊中的第一款 SiC版本，具有出色的輸出和功率損耗降低優勢，可以在小容量到大容量電器中實現節能。

三菱電機新開發的SiC MOSFET芯片被集成到兩種新的SLIMDIP封裝中，通過優化封裝設計實現高輸出與低功耗。與硅基組件相比，全SiC SLIMDIP的功率損耗降低了79%，混合SiC SLIMDIP的功率損耗降低了47%，可適用于各類容量家電節能場景。

三菱電機在碳化硅領域積累深厚：2010年首次將SiC功率模塊應用于空調；2011年開發的1200A/1700V混合SiC模塊已用于地鐵逆變系統；2013年實現3.3kV全SiC模塊商業化；2016年推出搭載SiC-MOSFET的超小型DIPIPM模塊。此次新品進一步豐富了SLIMDIP系列的技術矩陣，為家電能效升級提供更多選擇。（集邦化合物半導體 妮蔻 整理）

碳化硅材料：高折射率助力實現廣闊視場角FOV

碳化硅材料折射率可達2.6以上，對比樹脂和玻璃等優勢明顯，單層鏡片即可實現80度以上FOV。常用材料折射率方面，普通樹脂約1.51，高折射率樹脂約1.74；普通玻璃約1.5，高折射率玻璃約1.9。

而SiC材料可達2.6以上。光波導結構中，基底材料的折射率越高，AR鏡片的視場角FOV就更大。傳統玻璃經過三層堆疊后僅為40度左右，單層SiC鏡片即可實現80度以上FOV，可以提供更輕薄的尺寸和更大更清晰的視覺效果。

碳化硅材料：有效解決光波導結構中的彩虹紋問題

碳化硅的高折射率使光柵周期可以設計的很小，而小光柵周期會增大環境光的衍射角度，超出人眼的觀察范圍后，進而解決分光造成的彩虹紋現象。彩虹紋指環境光透過AR波導后白光變成彩虹光的分光現象，本質上是光柵對不同波長（顏色）光的衍射角度差異導致的色散現象。

高折射率的SiC材料可以壓縮光在材料中的有效波長，進而降低光柵周期。光柵周期降低后，固定入射角的不同顏色光的色散角差異減小，從而減少了顏色分離。從工藝可行性來看，碳化硅的硬度和化學穩定性支持納米壓印及電子束光刻工藝，工程上可以實現亞微米級光柵周期的高精度加工，從而解決彩虹紋現象。

實驗數據：使用碳化硅襯底（光柵周期=300nm）的衍射光波導，相較于玻璃襯底（光柵周期=500nm），在可見光波段（400-700nm）的色散角差異可降低約40%，彩虹紋主觀感知強度下降超過60%。

碳化硅材料：高熱導性保障性能穩定，實現AR眼鏡輕量化設計

碳化硅的熱導率（約490 W/m·K）遠高于傳統光學材料如玻璃（約1 W/m·K）和樹脂，能夠快速傳導光機模塊和計算單元產生的熱量，避免局部溫度過高導致的性能下降或器件損壞。例如，傳統AR眼鏡因光機發熱常觸發過熱保護機制從而降低亮度及刷新率，而碳化硅波導片通過材料自身的高效熱傳導，顯著降低了熱量堆積風險，從而支持高亮度顯示（如5000尼特峰值亮度）和長時間穩定運行。

碳化硅材料高導熱性使AR眼鏡得以簡化散熱設計進而實現輕量化設計。傳統AR眼鏡依賴鏡腿散熱模塊或主動冷卻系統，增加了設備重量和復雜度。碳化硅的高熱導性允許將散熱功能集成到光波導片本身，通過被動散熱即可滿足需求。此外，優秀的散熱性能為提升AR眼鏡集成度、配置更多傳感器留出冗余。

圖為：碳化硅、樹脂、玻璃性能參數對比

大廠布局AR眼鏡，碳化硅波導有望加速產業化

科技大廠陸續布局 AR 眼鏡，有望加速 AR 眼鏡 + 碳化硅波導產業化。我國是最早實現 AR 眼鏡產業化的國家，2018 年 Rokid推出AR 眼鏡一代，次年 Xreal推出Light AR 眼鏡。我們認為隨著字節、阿里、蘋果等科技巨頭的入局，AR 眼鏡產業化進程將加速推進，從而推動市場對性能更優產品的追求，進而促使高性能碳化硅波導降本增效，加速進入產業化周期。

Meta開創碳化硅波導AR眼鏡時代，雷鳥X3Pro有望成為第一個量產型碳化硅AR眼鏡。從2012年發布首款 AR眼鏡 Google Glass 開啟行業探索，到2019 年 Meta 首次演示碳化硅波導AR 眼鏡引領行業轉型，再到 2024 年西湖大學團隊及 Meta 相繼發布搭載碳化硅波導的 AR 眼鏡，技術突破不斷推動產業向前。2025 Q2雷鳥 X3Pro的發布有望成為第一個搭載碳化硅鏡片的量產型AR眼鏡，有望加速碳化硅波導滲透。

茂矽電子的碳化硅制程平臺建設始于2023年6月。公司董事長唐亦仙在致股東報告書中指出，由于部分設備交付周期長達2年，2024年至2025年上半年主要處于籌備階段。盡管面臨設備交付的挑戰，但茂矽電子憑借其在功率半導體元件及電源管理IC領域的深厚技術積累，成功建立了生產SiC功率晶體管的代工能力。

未來，茂矽電子計劃將碳化硅業務打造為其6英寸晶圓廠的主力業務之一。公司將繼續引入高競爭力、高毛利率的產品制程技術，聚焦汽車電子與工業領域的市場需求，構建長期穩定的客戶群體，以此推動營收增長。

官方資料顯示，中國臺灣茂矽電子成立于1987年，是一家專注于半導體集成電路及相關系統產品研發、設計、測試、制造與銷售的高科技企業。據悉，在1990、1991年，茂矽電子陸續收購美國茂矽電子與美國華智公司，1995年完成股本大眾化目標，股票正式于中國臺灣證券交易所掛牌上市。該公司早期主要從事DRAM制造業務，2003年轉型為專業的晶圓代工公司，聚焦于功率半導體元件及電源管理IC領域。

source：茂矽電子

據悉，茂矽電子晶圓廠坐落于中國臺灣新竹，6英寸晶圓廠月產能約5.1萬片，2021年總產能達62.4萬片，硅晶圓出貨總量為14,165百萬平方英寸。根據茂矽電子的財報,其2021年的晶圓制造營收約為19.52億新臺幣（約合6713萬美元）。

進入近幾年，茂矽電子的財務狀況經歷了波動。據2025年2月發布的新聞報道，茂矽電子在2024年實現了營運的顯著反轉，成功扭虧為盈。全年歸屬于母公司的稅后凈利潤達到 0.9億新臺幣。

展望2025年，茂矽電子延續了良好的增長勢頭。根據2025年4月發布的新聞報道，該公司2025年第一季度（1月至3月）的營收達到 5.51億新臺幣，與去年同期相比大幅增長 44.87%。（集邦化合物半導體 竹子 整理）

1、連科半導體八吋硅區熔爐及碳化硅電阻爐成果鑒定達到國際領先水平

“連城數控”官微消息，近期，中國有色金屬工業協會在無錫組織召開科技成果評價會。由中科院技物所褚君浩院士，有研科技集團周旗鋼教授以及來自東南大學，南京航空航天大學，浙大科創中心等的五位專家組成的專家組，對由連科半導體有限公司等單位完成的兩項科技成果進行了評價。

專家組一致認為，“8 吋 / 12 吋碳化硅電阻爐及工藝成套技術” 項目，聯合了浙江大學等單位，在行業首次推出直流雙電源加熱器、雙溫區熱場結構，加熱功率下降35%，降低到28Kw；開發了高精度控制軟件，實現了對氣體流量、壓力的精確控制，滿足了8吋/12吋SiC單晶的穩定生長，技術難度大、復雜程度高。在多家碳化硅襯底企業推廣應用后，經濟、社會效益顯著，助力客戶生長8吋/12吋碳化硅晶體，厚度達到5cm以上。項目整體技術達到國際領先水平。

source：連城數控

“200mm 區熔硅單晶爐成套技術”項目，獨創了下主軸與密封內襯分別由伺服電機驅動并同步耦合控制的技術，及第二相機測量熔化流量的控制新思路，攻克了主軸高精密加工和裝配問題。形成了關鍵技術-樣機示范-產業化應用的全鏈條技術體系。技術難度大、復雜程度高。項目技術已在有研半導體硅材料股份公司成功投產并穩定運行，技術重現性好、成熟度高。項目整體技術達到國際領先水平。

2、 “增材制造復雜結構高性能碳化硅基復合材料及其部件”榮獲2025年日內瓦國際發明展金獎

“武漢理工大學材料學院”官微消息，近期，第50屆日內瓦國際發明展（The 50thInternational Exhibition of Inventions of Geneva）在瑞士日內瓦舉行，武漢理工大學材料科學與工程學院副院長劉凱教授攜項目“增材制造復雜結構高性能碳化硅陶瓷基復合材料及其部件”參展并榮獲金獎。

source：武漢理工大學材料學院

據悉， 上述項目面向極端服役環境對高性能碳化硅陶瓷材料復雜構件的制造需求，開展了材料-結構-性能一體化增材制造研究。建立了高增材適應性碳化硅復合粉末設計制備與激光增材制造工藝方法，研制了纖維增強碳化硅復合材料復雜構件的增材制造技術與裝備，推動了增材制造碳化硅陶瓷構件在航空航天、能源化工、半導體裝備等領域的工程應用。

項目相關成果已獲得多項國家發明專利授權，并在Journal of the European Ceramic Society、Journal of the American Ceramic Society、Composite Structures等期刊上發表系列論文。

3、結語

在“雙碳”目標與智能制造升級的雙重需求下，碳化硅正深度賦能新能源汽車、光伏儲能、5G通信等領域，推動能源效率革命。上述碳化硅技術突破表明我國在半導體材料自主可控方面不斷努力并取得了新成就，隨著技術迭代與產業鏈協同發展，未來中國以碳化硅為代表的第三代半導體有望邁上新臺階。（集邦化合物半導體 秦妍 整理）
